Конфигурации. Создание с помощью менеджера конфигураций

Очень часто при проектировании механизмов приходится создавать несколько вариантов одной модели детали или сборки. Эти варианты могут различаться между собой размерами, наличием или отсутствием каких-либо компонентов и другими параметрами. Такие варианты модели детали или сборки называются конфигурациями.

Конфигурации можно создавать вручную (при небольшом количестве конфигураций) или с помощью таблицы параметров.
1. Перейдите на вкладку Менеджера конфигураций, щелкнув на его ярлыке.
2. Выделите верхнюю строчку и щелчком на правой кнопке мыши вызовите контекстное меню.
3. В открывшемся окне выберите команду Добавить конфигурацию.
4. В диалоговом окне введите имя конфигурации
5. Нажмите кнопку ОК.

Создание новой конфигурации является лишь начальным этапом работы с конфигурациями. После создания конфигурации необходимо отредактировать размеры модели и указать состояние погашения элементов. Вы должны указать в каких именно конфигурациях нужно учесть изменения (см рис.1 и рис.2)

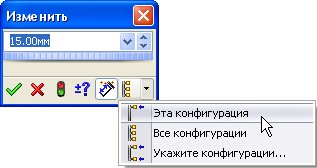

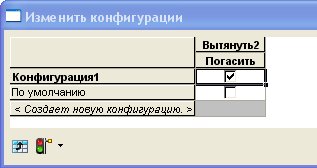

Рис.1 Редактирование размеров	Рис.2 Редактирование элементов в Дереве конструирования
