Листовой металл. Нарисованный сгиб

Применение инструмента:
1. Нажмите кнопку Нарисованный сгиб на панели Листовой металл.
2. Укажите на детали плоскость для создания эскиза. Создайте эскиз, состоящий из одной или более линий.
3. Закончив создание эскиза нажмите кнопку Выход из эскиза. После этого вы перейдете в окно параметров Нарисованный сгиб.
4. Укажите на детали зафиксированную плоскость (плоскость, которая не изменит своего пространственного положения после применения инструмента).
5. Задайте угол сгиба и его расположение , , , .
6. Нажмите ОК для завершения операции.

Примечание:

Линия сгиба не обязательно должна совпадать по длине с длиной сгибаемых граней. Эскиз может содержать только линии (не обязательно вертикальные или горизонтальные).

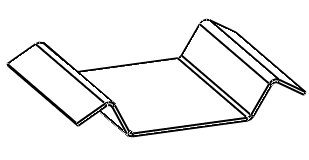

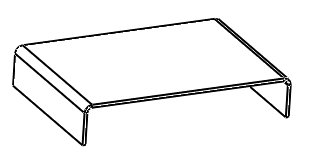

Рис.1 Деталь до применения инструмента	Рис.2 Результат применения инструмента «Нарисованный сгиб»
