Виды. Скрытие компонентов

Иногда возникает необходимость уменьшить детализацию чертежа. Например, сборочный чертеж содержит много крепежных элементов, вывод на печать которых приведет к перегруженности чертежа, нечеткой графике.

Для того, чтобы скрыть ненужные компоненты с чертежных видов, выполните следующие действия:
1. Выберите вид, который вы собираетесь отредактировать.
2. Правой кнопкой мыши вызовите контекстное меню и выберите в нем пункт Свойства…
3. Перейдите в открывшемся окне на вкладку Скрыть/Отобразить компоненты.
4. Выберите на чертежном виде компонент, который вы хотите скрыть (щелкните на нем).
5. Нажмите на вкладке Скрыть/Отобразить компоненты кнопку Применить, чтобы внести изменения и убедитесь, что нужный вам компонент перестал отображаться.
6. Повторите действия 4 и 5 для всех компонентов, которые вы хотите скрыть.

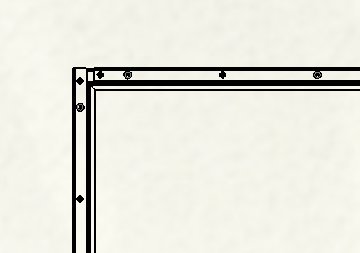

Рис.1 Вид чертежа с крепежными элементами (высокая детализированность, нечеткая графика)

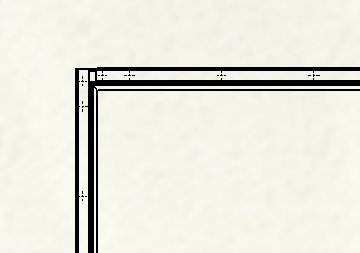

Рис.2 Вид чертежа после скрытия крепежных элементов (упрощенная графика, хорошее зрительное восприятие)

Чертежный вид. Крепежные элементы отображаются.   Чертежный вид. Крепежные элементы скрыты.



Видеоурок "Скрытие компонентов вида"
Выберите вид, правой кнопкой мыши вызовите контекстное меню и выберите в нем пункт Свойства... Появится окно Свойства чертежного вида. На виде чертежа щелкните на тех компонентах, которые требуется скрыть.
