Разрезы. Исключение компонентов из сечения

Исключение компонентов из выреза сечения проводится на вкладке Индикатор сечения диалогового окна Свойства чертежного вида.
Для перехода в окно выделите вид (разрез), который собираетесь редактировать, правой кнопкой мыши вызовите контекстное меню и выберите в нем команду Свойства...

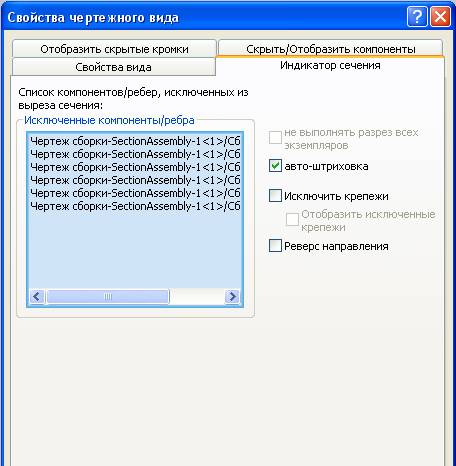

Окно, содержащее список исключенных компонентов из линии сечения

В открывшемся окне перейдите в список Исключенные компоненты/ребра и выделите на чертежном виде элементы, которые не должны разрезаться линией сечения. Нажмите OК.

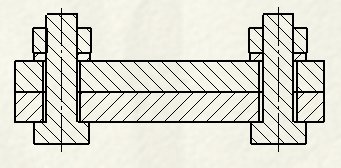

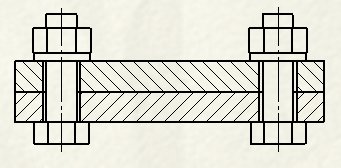

Линия сечения проходит через все компонеты, в том числе и через крепеж Из сечения исключены крепежные элементы



Видеоурок "Исключение компонентов из сечения разреза"
Выделите вид, вызовите контекстное меню и выберите команду Свойства… В окне Индикатор сечения перейдите в список Исключенные компоненты/ребра и выделите на чертежном виде элементы, которые не должны разрезаться линией сечения.
