Шпильки запрессовываемые. ОСТ 4Г 0.892.006-81

Запрессовываемые шпильки диаметром резьбы от М2 до М6 с замковым пазом для крепления, предназначены для установки на панелях, шасси и других деталях из алюминиевых сплавов, латуни и стали (например, АМц, Д16, Л63, стали 10, 20, 35) и других металлов и сплавов, которые при прочности в от 18 до 50 кгс/мм2 обладают достаточной пластичностью.

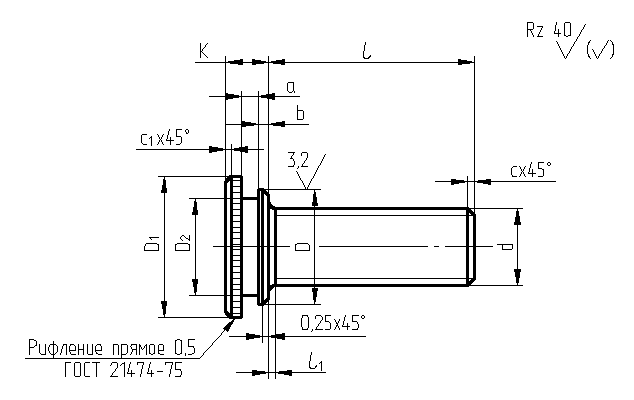

Шпильки запрессовываемые для установки только в сквозные отверстия (тип I)

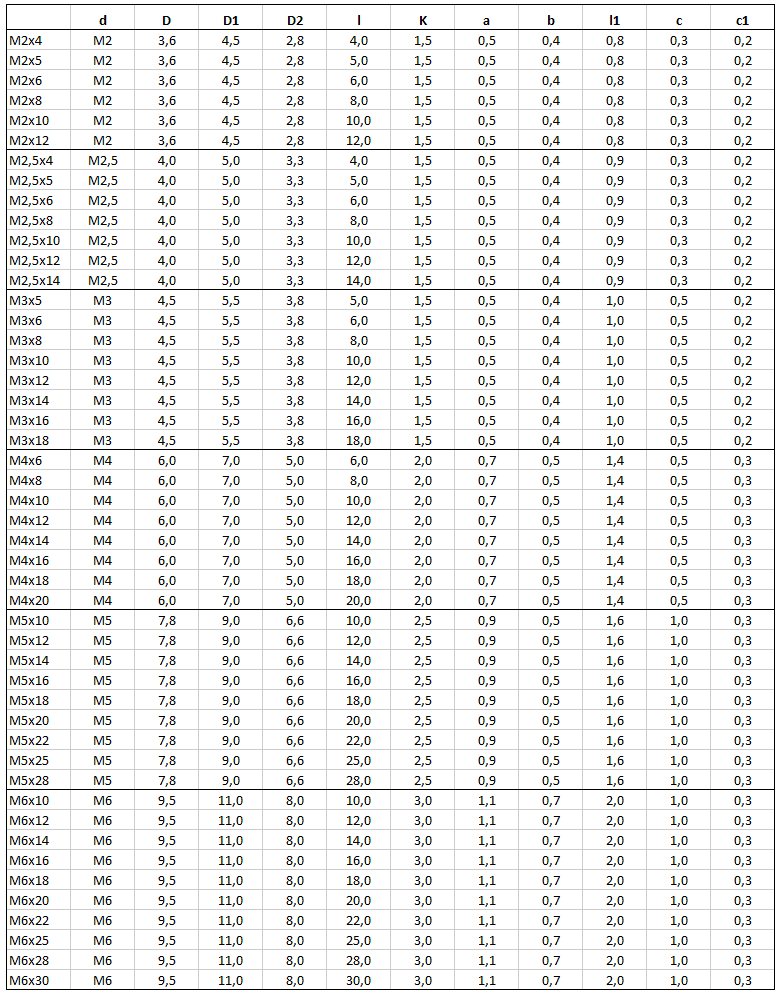

Таблица 1. Шпильки запрессовываемые для установки только в сквозные отверстия

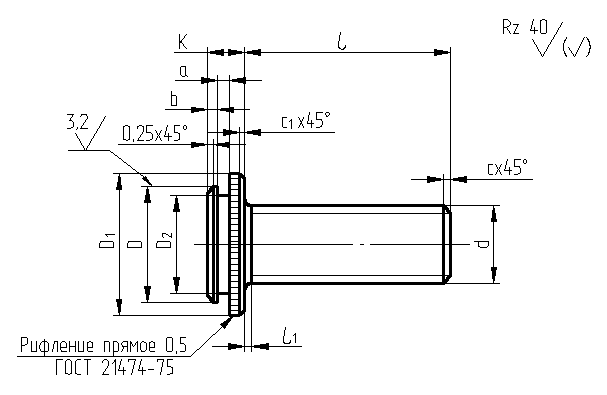

Шпильки запрессовываемые для установки в глухие отверстия (тип II)



Таблица 2. Шпильки запрессовываемые для установки в глухие отверстия

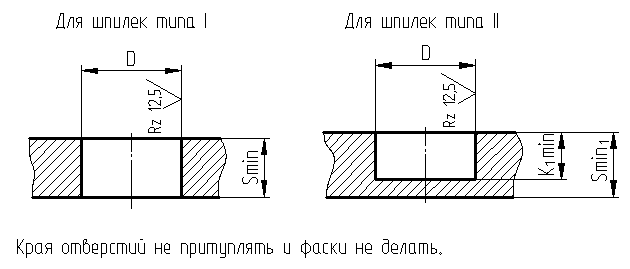

Размеры отверстий и толщина панелей для установки шпилек

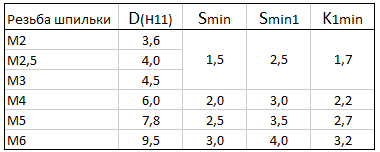

Таблица 3. Размеры отверстий и толщина панелей для установки шпилек

Оформление в чертеже

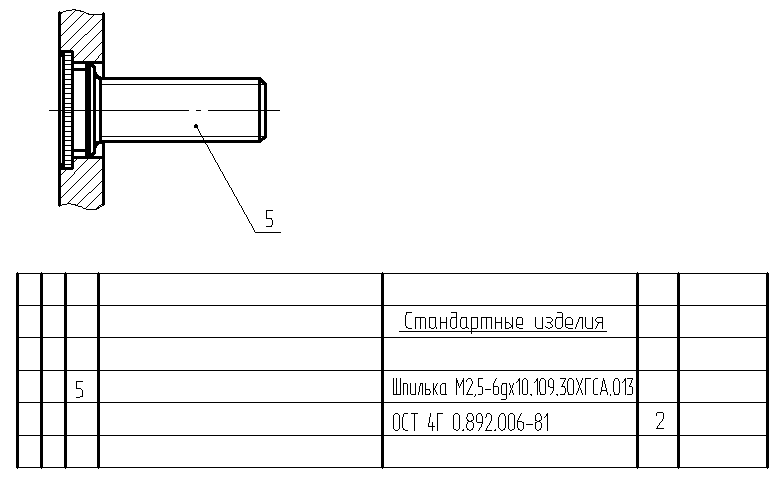

На рисунке показан пример условного обозначения и записи в технической документации шпилек типа I, диаметром резьбы d=2,5 мм, с полем допуска 6g, длиной шпильки l=10 мм, класса прочности 10.9 из стали 30ХГСА, с цинковым покрытием с хроматированием толщиной 3 мкм.

То же, для шпильки типа II, c диаметром резьбы d=6 мм, с полем допуска 6g, длиной шпильки l=12 мм, класса прочности 10.9, из стали 30ХГСА, с кадмиевым покрытием с хроматированием толщиной 9 мкм.
Шпилька II М6-6gx12.109.30ХГСА.029 ОСТ 4Г 0.892.006-81

В технических требованиях сборочных чертежей должно быть введено указание о запрессовке по примеру:
Шпильку поз. …. запрессовать по ОСТ 4Г 0.892.006-81.

Заметки

Прочность узла «шпилька-панель» для шпильки типа I более чем в два раза превышает прочность узла для стойки типа II. Ознакомиться подробнее с информацией можно на 17 странице ОСТа.

Скачать
шпилька запрессовываемая ОСТ 4Г 0.892.006-81 Модель SW 2008 (4,2 Мб)
шпилька запрессовываемая для глухих отверстий ОСТ 4Г 0.892.006-81 Модель SW 2008 (3,4 Мб)
ОСТ 4Г 0.892.006-81 ОСТ 4Г 0.822.003 (0,8 Мб)
